焊接機器人(HWEL6C-144)
點擊數：
設備組成：
焊割機器人是從業電焊焊接的工業機械手，它包括機器人和自動焊機兩一部分。機器人由機器人本身和控制箱構成。而電焊焊接武器裝備，以弧焊及碰焊為例，則由電焊焊接開關電源，自動控制系統、弧焊、焊機等一部分構成。針對服務機器人還需有傳感技術系統軟件，如激光器或攝錄控制器以及操縱設備等。
焊割機器人優點：
1、機器人智能化弧焊包，即買即用，高性價比；
2、功能齊全的弧焊程序包，觸碰傳感技術、電孤追蹤、雙層多 道、晃動、持續碰焊、激光器尋位、激光器追蹤等等等等；
3、幾款二保焊機，可依據應用規定挑選；
4、二保焊機一元化調整，運行內存權威專家標準，實際操作簡變。
5、適用模擬量輸入和通信方法；
6、根據機器人示教器能夠迅速的設定電焊焊接有關主要參數；
7、配備分離式的管道插口，可快速連接，方便使用；
8、焊機電纜線內嵌、外接方法能選；
9、機器人可多方位安裝，地裝、倒裝、頂裝等；
12、幾種種類的機器人控制箱，顧客可依據自個的必須配備。
焊割機器人維修保養：
1、清洗機器人各軸。
2、查驗TCP的精密度。
3、查驗清渣油油量。
4、查驗機器人各軸回零是不是精確。
5、清除二保焊機小水箱后邊的濾網。
6、清除空氣壓縮進風口處的濾網。
7、清除焊機噴頭處殘?jiān)?，以防阻塞水循環系統。
8、清除送絲組織，包含送絲輪，壓絲輪，導絲管。
9、查驗軟管束及導絲塑料軟管有沒有損壞及破裂。
12、查驗焊機安全性維護系統軟件是不是一切正常，及其外界急停開關是不是一切正常。
主要運用：
1、P點姿勢范疇超過2009毫米；
2、可以適用范疇較為大的安全作業；
3、長臂結構，安全作業高效率更高；
4、同軸線內藏構造，較大水平降低電纜線與卡具中間的互相干撓，更非常容易獲得適合的焊機姿勢；
|

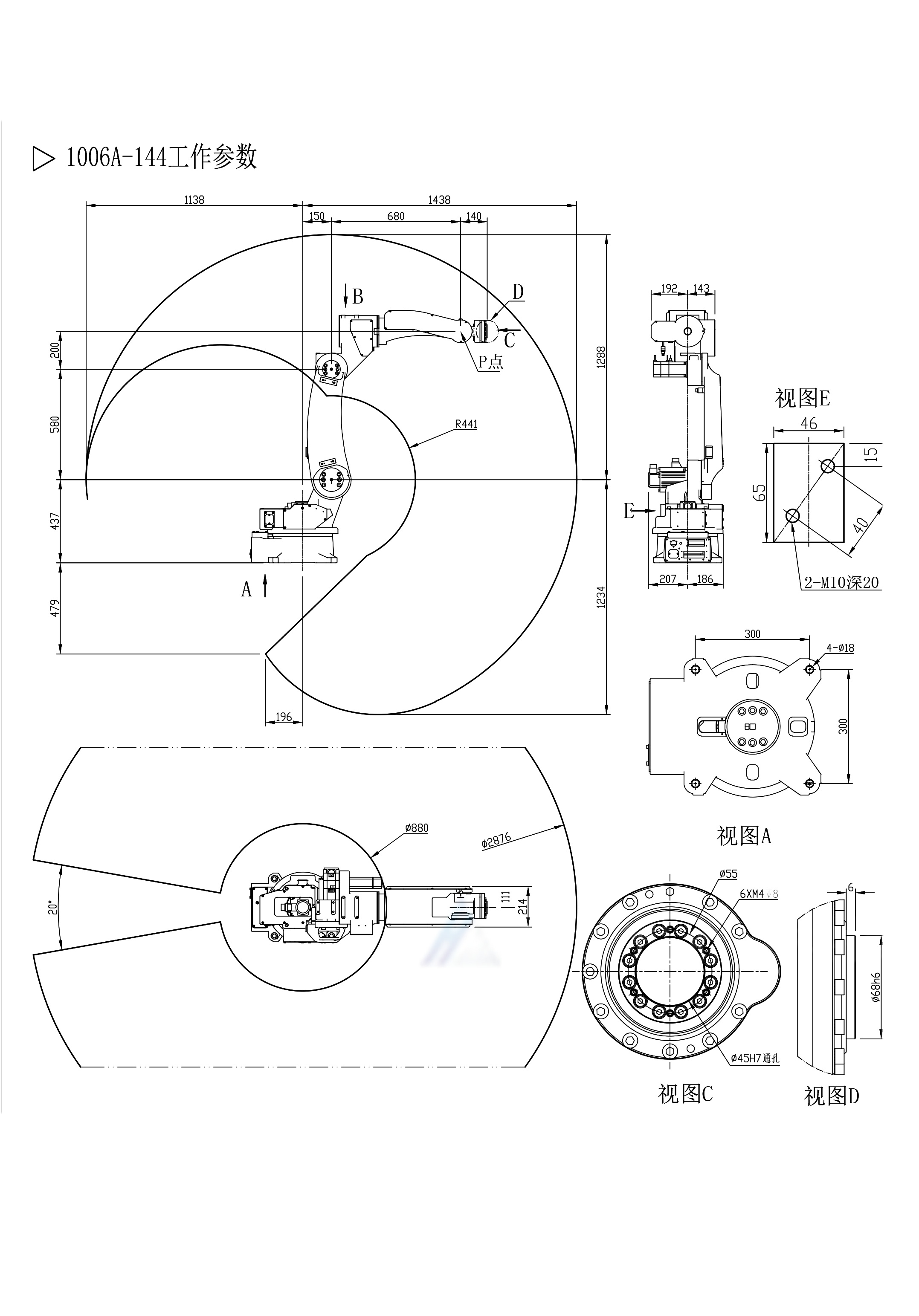

焊割機器人焊接參數 |
|
類型 |
多關節型機器人 |
|
自由度 |
6 |
|
最大負載 (kg) |
6 |
|
最大伸展距離 (mm) |
1,650 |
|
位置重復性 (mm) ?1 |
±0.06 |
|
運動范圍 (°) |
手臂旋轉 (JT1) |
±180 |
|
手臂前后 (JT2) |
+145 - −105 |
|
手臂上下 (JT3) |
+150 - −163 |
|
手腕旋轉 (JT4) |
±270 |
|
手腕彎曲 (JT5) |
±145 |
|
手腕扭轉 (JT6) |
±360 |
|
最大速度 (°/s) |
手臂旋轉 (JT1) |
250 |
|
手臂前后 (JT2) |
250 |
|
手臂上下 (JT3) |
215 |
|
手腕旋轉 (JT4) |
365 |
|
手腕彎曲 (JT5) |
380 |
|
手腕扭轉 (JT6) |
700 |
|
慣量 (N•m) |
手腕旋轉 (JT4) |
13 |
|
手腕彎曲 (JT5) |
13 |
|
手腕扭轉 (JT6) |
7.5 |
|
慣性力矩 (kg•m2) |
手腕旋轉 (JT4) |
0.45 |
|
手腕彎曲 (JT5) |
0.45 |
|
手腕扭轉 (JT6) |
0.14 |
|
質量 (kg) |
150 |
|
機身顏色 |
孟塞爾10GY9/1當量 |
|
安裝 |
地面, 懸掛 |
|
環境條件 |
環境溫度(°C) |
0
- 45 |
|
相對濕度(%) |
35 - 85 (無結露) |
|
電源要量 (kVA) ?2 |
2.0 |
|
保護等級 |
IP65 |
|
控制柜 |
型號 面向北美 |
E01 |
|
型號 面向歐洲 |
|
型號 面向日本 & 亞洲 |
